3D-сканирование корпуса водяного насоса

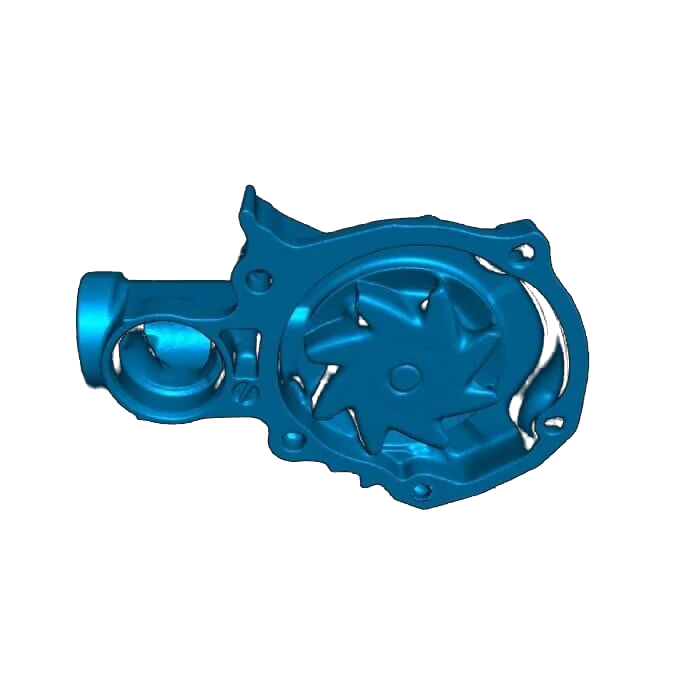

Корпус водяного насоса — случай, когда важна не наружная форма, а то, что внутри. Проточная часть с крыльчаткой определяет напор, и повторить её по внешним обмерам нельзя в принципе: лопасти скрыты в корпусе, а зазор между ними и стенкой измеряется десятыми долями миллиметра. Сканирование выполнялось по частям — отдельно корпус, отдельно крыльчатка, — после чего детали совмещались в общей системе координат по посадочным поверхностям. Это дало полную картину узла: и профиль лопастей, и улитку корпуса, и положение вала. Литая поверхность с формовочным рельефом сканеру даже помогает: на ней много характерных точек, по которым проходы сшиваются без маркеров. По готовой модели можно печатать прототип, восстанавливать чертёж или заказывать литьё, если оригинал давно снят с производства.
