Прототип корпуса

Организация заказала предсерийную печать корпуса для своего устройства. Прототип нужен, чтобы до запуска серии собрать изделие целиком и на живых деталях проверить, как сходятся основание, крышка и крепёж и как внутри встаёт начинка.

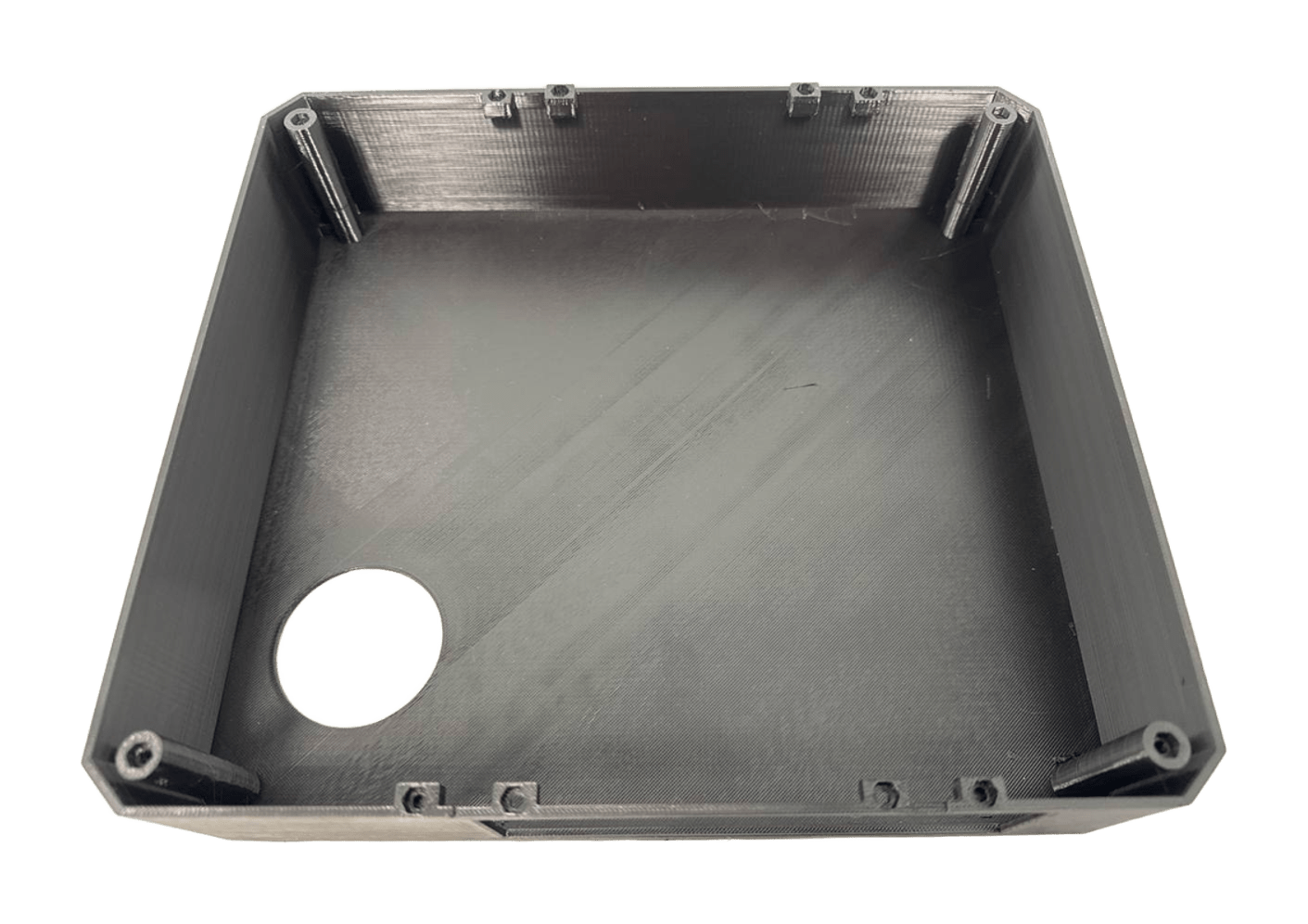

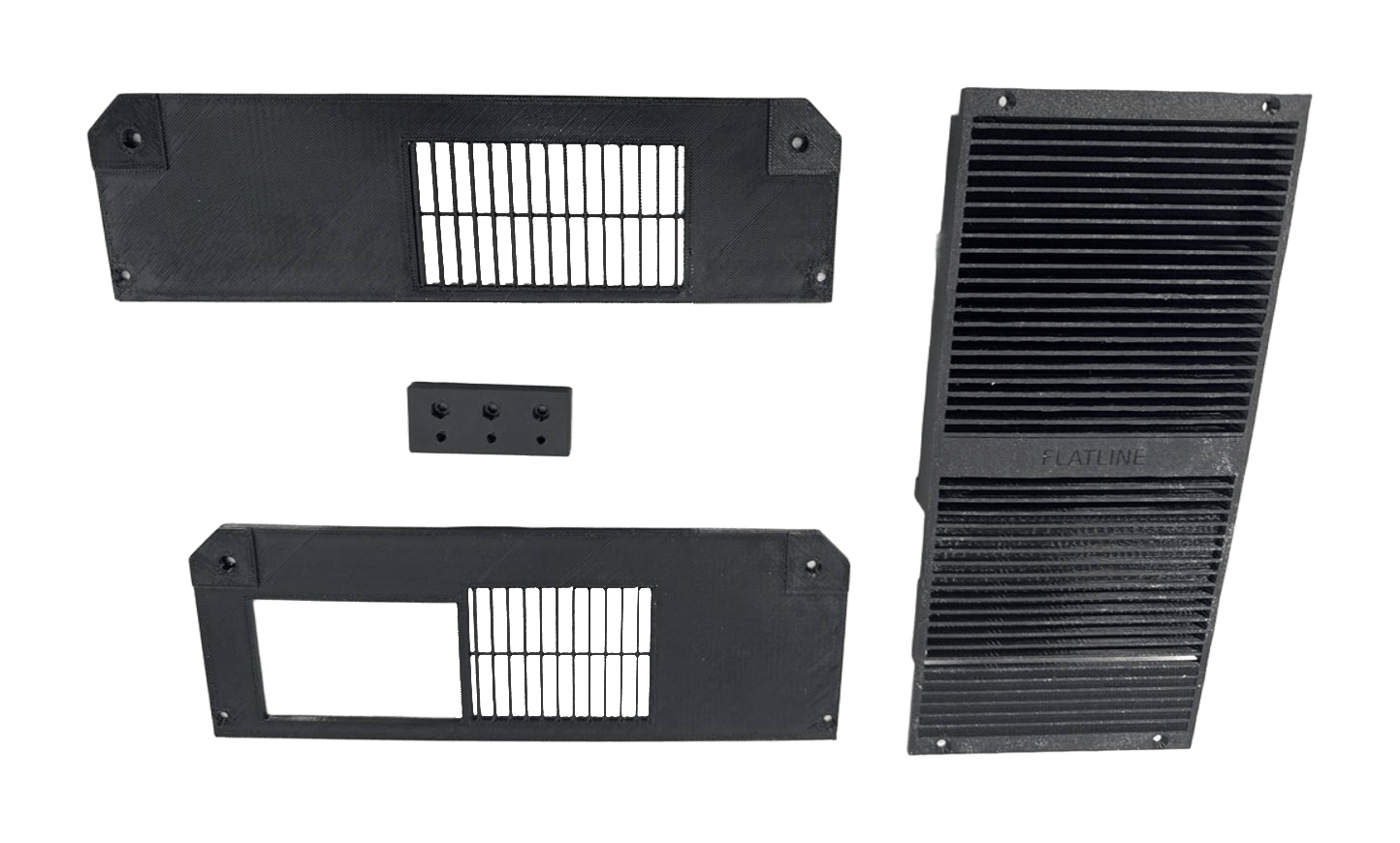

Корпус сборный: коробчатое основание со скошенными углами, крышка из трёх панелей, две боковые панели и небольшая планка. По углам основания — стойки под винты, вдоль стенок — гнёзда под гайки, в дне — круглый вырез. В крышке и боковых панелях — вентиляционные решётки и прямоугольные проёмы.

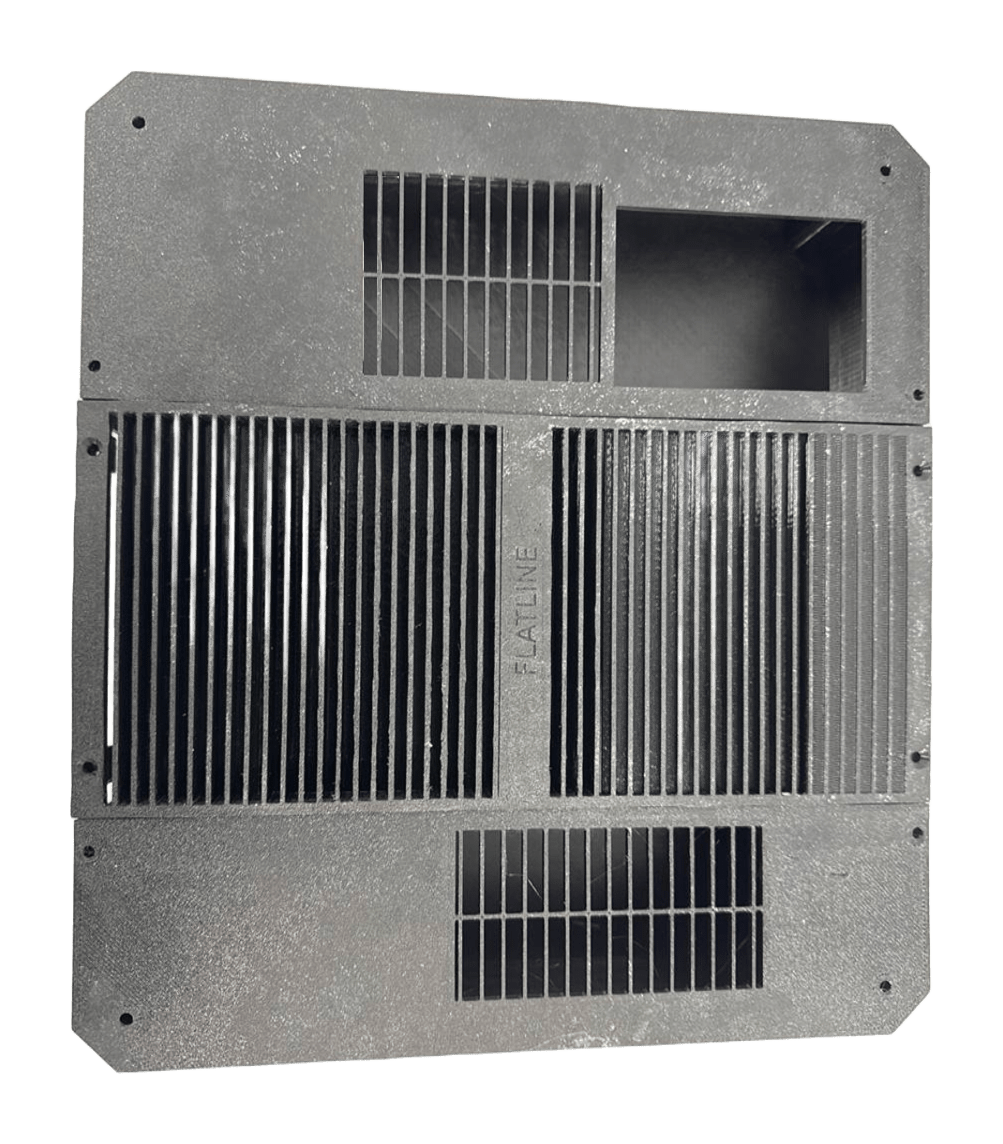

Решётки — самое требовательное место: десятки тонких рёбер с узкими прорезями между ними. На снимках видно, что рёбра вышли ровными и с одинаковым шагом.

Печать FDM из PETG. Материал вязче PLA: тонкие рёбра решёток не ломаются, а стойки держат винт при повторной сборке — прототип собирают и разбирают не один раз.
