Прототип крышки с откидной ручкой

Медицинская компания заказала прототип крышки с откидной ручкой — образец нужен был до запуска серии, чтобы проверить изделие в руках: ложится ли ручка заподлицо и не заедает ли на осях.

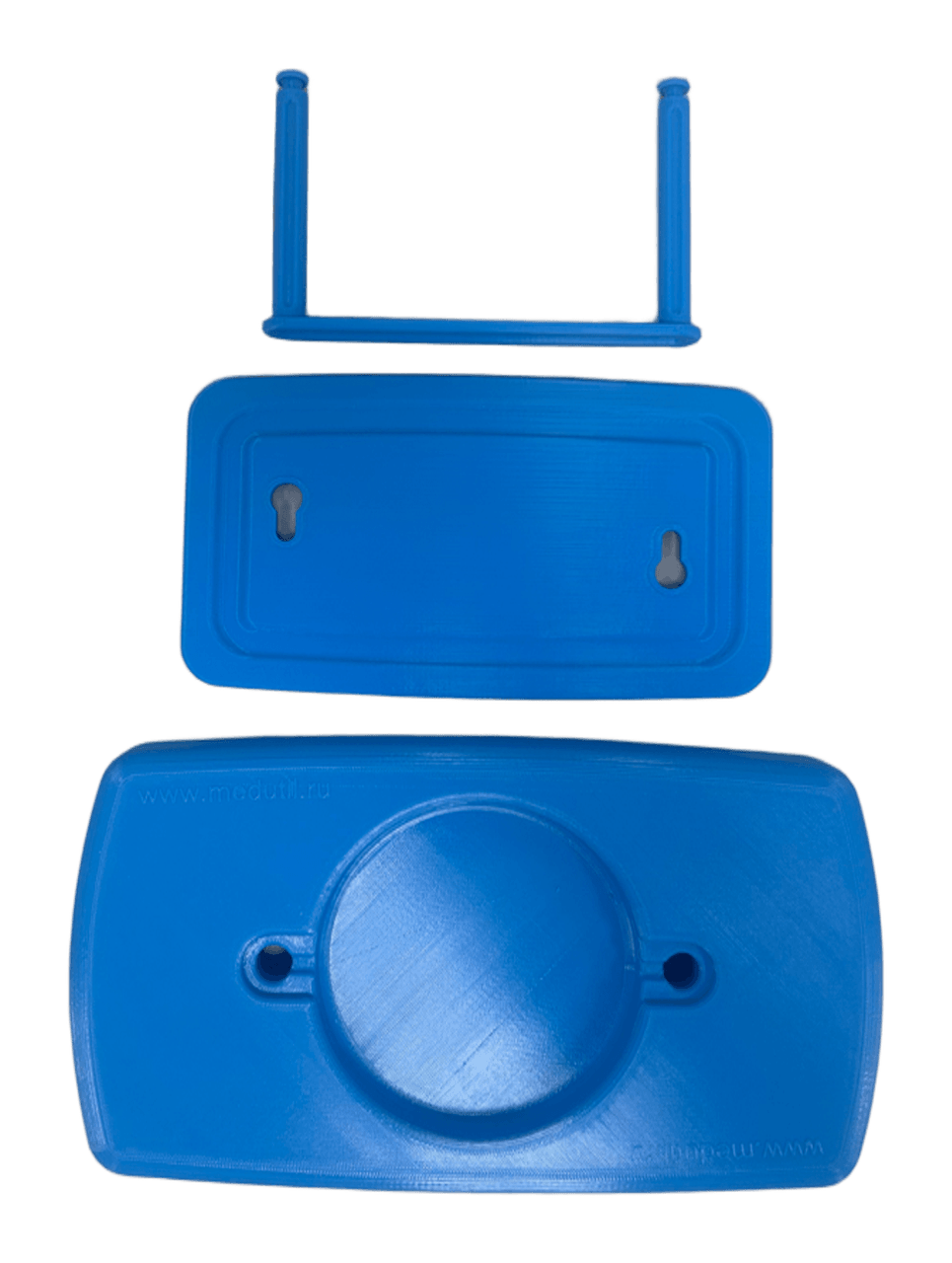

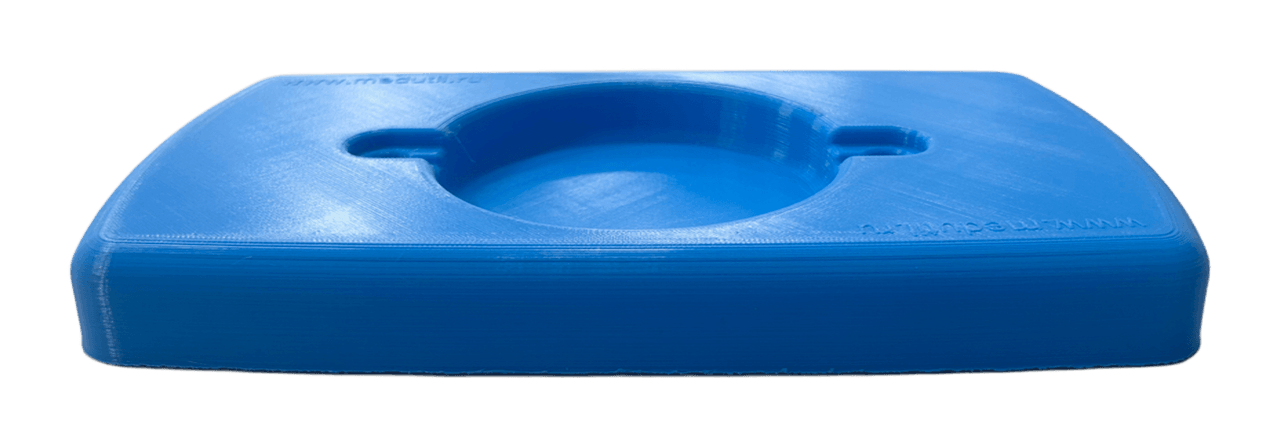

Комплект — три детали. Сама крышка со скруглёнными углами и круглой выемкой посередине, П-образная ручка и нижняя пластина. Ручка вставляется ножками в две прорези у выемки, а пластина снизу запирает её концы в замковых пазах — конструкция собирается без винтов и клея, и разобрать её для правки так же просто. В сложенном виде ручка целиком уходит в выемку и не выступает над крышкой.

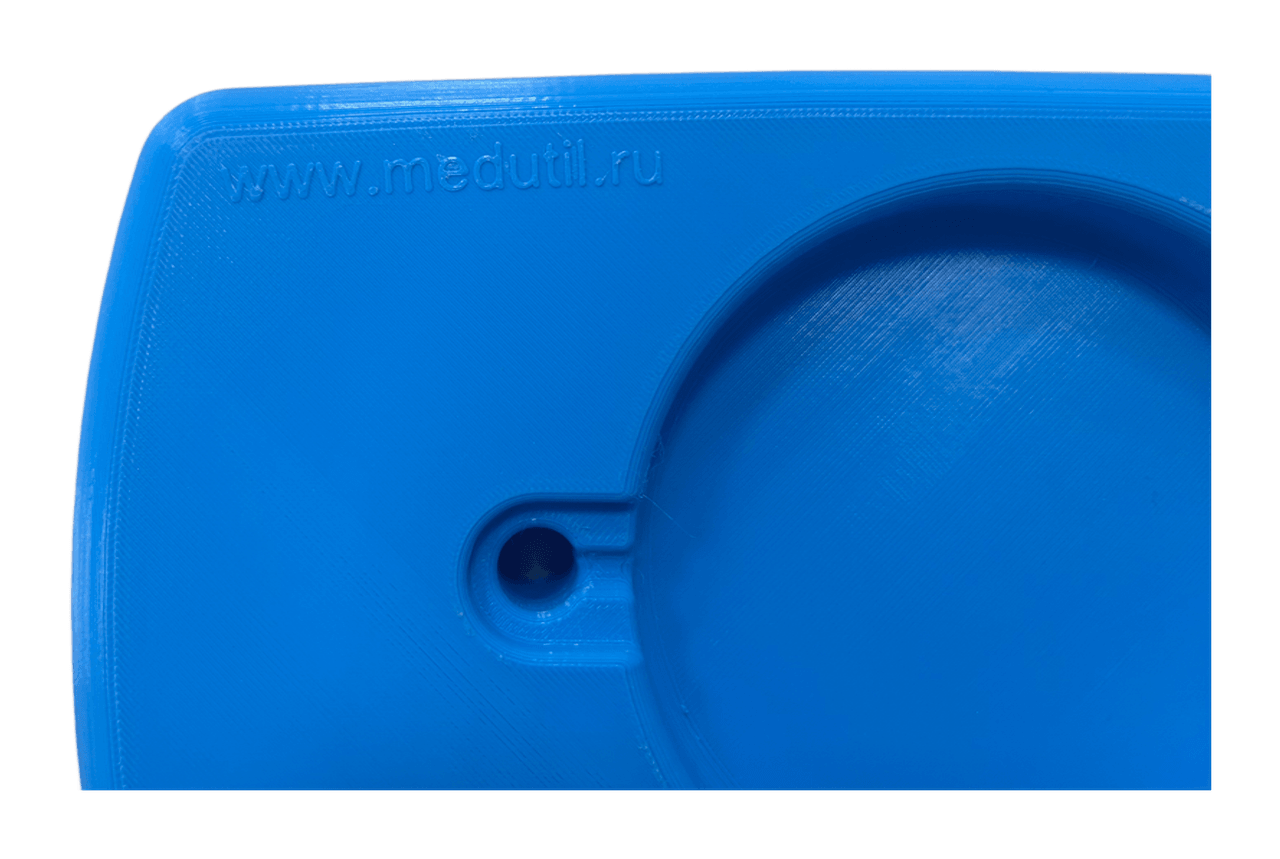

Печать FDM из PETG. Материал жёстче PLA на тонкой ручке и не боится влаги и моющих средств — прототип можно проверять в тех же условиях, где будет работать серийное изделие. Адрес сайта заказчика на крышке напечатан рельефом вместе с деталью, отдельной гравировки не понадобилось.

Комплект напечатан и собран за два дня; стоимость обсуждается с заказчиком под задачу.
