Макет вала

Промышленная компания заказала макет вала — копию узла, которую можно взять в руки. Под нагрузкой такой макет не работает и не должен: его дело — объяснить устройство быстрее, чем чертёж, и нагляднее, чем картинка на экране.

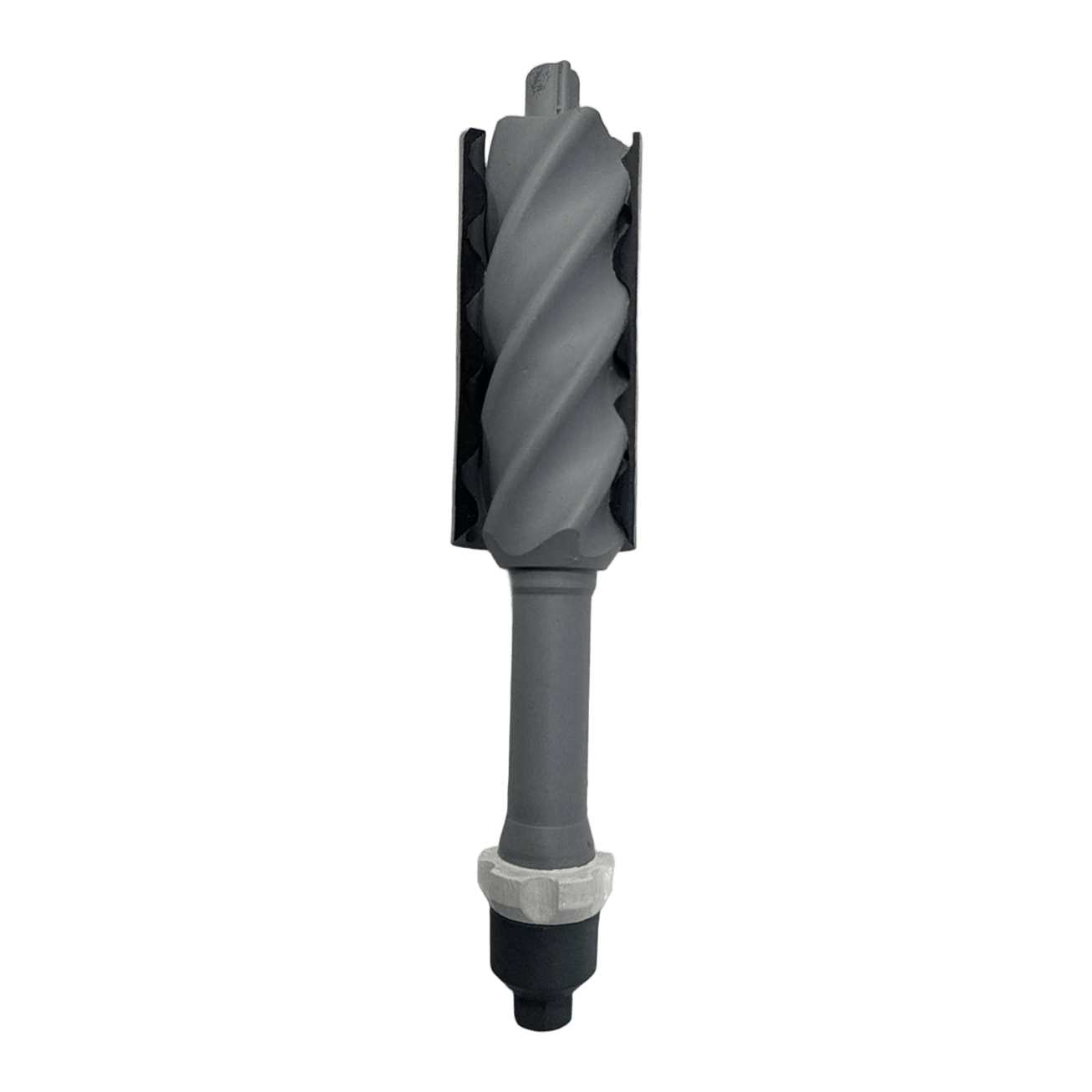

Собран он из нескольких отдельно напечатанных деталей. Основная — сам вал: винтовая часть в несколько заходов переходит в гладкую шейку, за ней идут многогранная гайка и концевик с шестигранником под ключ. Винтовую часть охватывает корпус, показанный половиной: верхней стенки нет, и видно, как вал стоит внутри и какой зазор остаётся между гребнем и стенкой. Целый корпус спрятал бы ровно то, ради чего макет и делается.

Детали печатались разной по цвету смолой — вал серый, корпус и концевик чёрные, гайка светлая. На однотонном макете стык двух деталей теряется, и узел читается как одна литая болванка; здесь же граница видна сразу, без объяснений и указки.

Технологию выбрала поверхность. Винтовая линия идёт по цилиндру непрерывно, и печать расплавленной нитью разложила бы её на ступени по слоям — на гладком боку они заметны и глазу, и пальцу, а грани шестигранника и гайки вдобавок заплыли бы. У фотополимера слой тоньше, и спираль остаётся спиралью, а мелкие грани — гранями.

Работа заняла два дня и обошлась в 3000 ₽. В срок входит не только печать: после неё детали отмывают от смолы и досвечивают ультрафиолетом — без этого фотополимер остаётся липким и хрупким, и в руки такой макет не дашь.
