Крепёжный хомут

Функциональная 3D-печатная деталь, предназначенная для фиксации трубчатых или цилиндрических элементов. Модель спроектирована в CAD-среде с учётом точной посадки и прочности при минимальном расходе материала. Особенности: Эргономичная форма кольца с двойным фиксатором; Усиленные рёбра жёсткости для стабильной фиксации; Возможность масштабирования под различные диаметры; Оптимизировано для FDM-печати без поддержки.

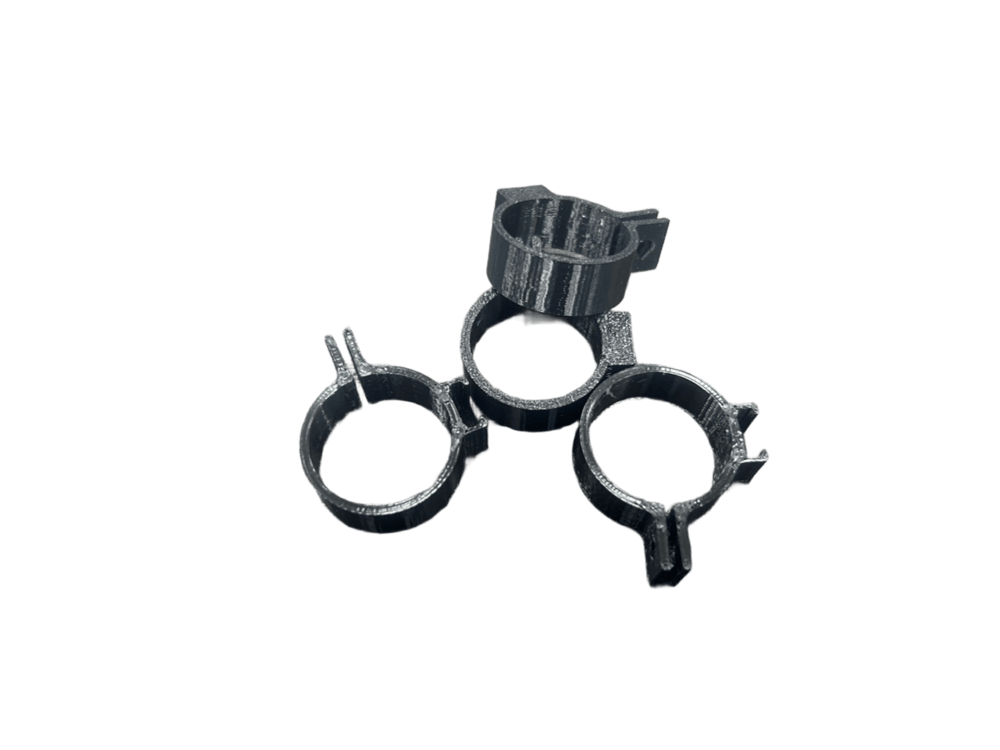

Разрезной хомут для фиксации трубки в гостиничном инженерном узле. Оригинальную деталь в отеле не нашли, а из-за одного кольца менять весь узел бессмысленно — образец сняли, обмерили и повторили.

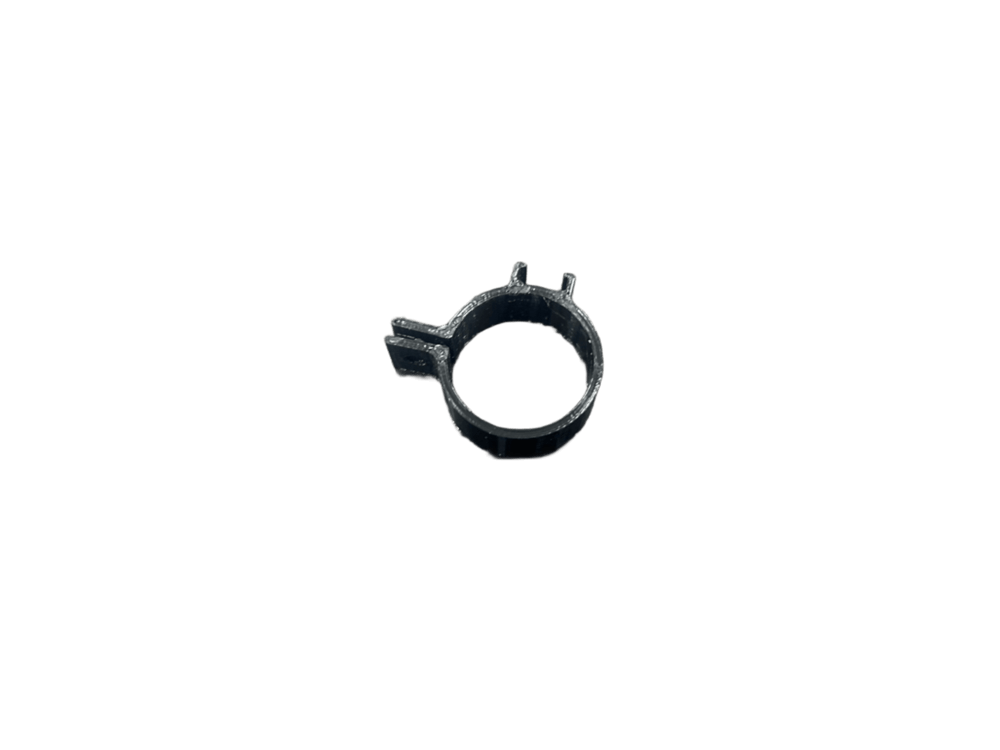

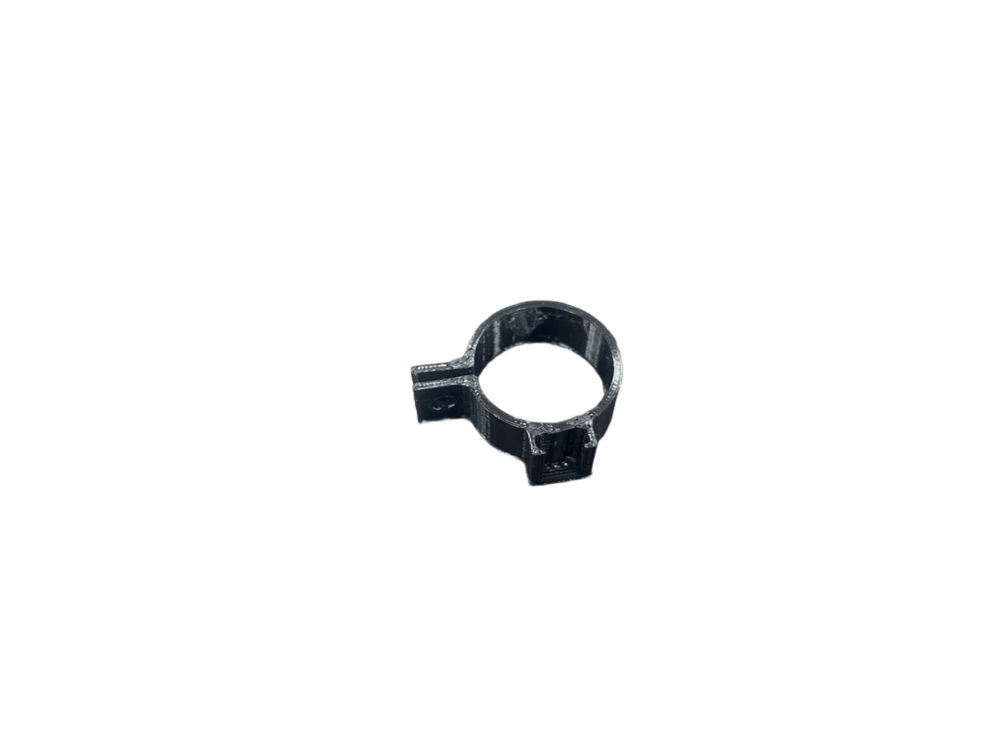

Кольцо разомкнуто и защёлкивается на трубке язычком: хомут надевается сбоку, не разбирая соединение и не снимая подводку. Толщина стенки и ширина разреза подобраны так, чтобы кольцо пружинило при надевании и держало после — слишком жёсткое лопнет, слишком податливое соскочит.

Печать FDM: деталь размером с монету, и в мелкой серии она обходится дешевле любого другого способа изготовления. Стоимость одного хомута — 200 рублей, срок — до трёх дней вместе с моделированием по образцу.
