Из всех технологий 3D-печати печать металлом — самая требовательная и самая дорогая, и именно поэтому её стоит понимать точнее остальных: заказывать её «на всякий случай» не имеет смысла, но там, где она действительно нужна, замены ей часто просто нет.

Как металлический порошок становится деталью

Технология называется SLM — selective laser melting, избирательное лазерное сплавление. На рабочую платформу тонким слоем наносится металлический порошок, лазер точечно сплавляет его в контур текущего слоя детали, платформа опускается на толщину слоя, наносится следующий слой порошка — и цикл повторяется, пока деталь не вырастет полностью, слой за слоем, изнутри камеры с защитной атмосферой инертного газа, которая не даёт раскалённому металлу окисляться.

Несплавленный порошок вокруг детали остаётся на месте и служит естественной опорой во время печати, а после её окончания просеивается и частично годится для повторного использования.

Чем это принципиально отличается от литья

Литьё — старейший способ получить металлическую деталь сложной формы: расплавленный металл заливается в форму и застывает в её полости. SLM решает похожую задачу — сложную геометрию из металла, — но без формы вообще.

Это меняет экономику. Литьевая форма стоит дорого и оправдывает себя только на серии: чем больше одинаковых деталей отливается, тем меньше стоимость формы приходится на каждую. Для одной детали или для нескольких экземпляров форма попросту не окупается. SLM печатает без формы, и стоимость единичной детали не зависит от того, планируется ли повторить её ещё раз, — это делает печать разумной именно там, где литьё экономически не оправдано.

Обратная сторона — скорость на больших сериях. Там, где счёт идёт на сотни и тысячи одинаковых отливок, литьё после изготовления формы работает быстрее и дешевле в пересчёте на деталь, чем печать каждого экземпляра слой за слоем.

Чем это отличается от фрезеровки

Фрезеровка снимает металл с заготовки, вырезая деталь режущим инструментом, — субтрактивный процесс, в противовес аддитивной природе печати, которая металл добавляет, а не убирает.

У фрезеровки есть жёсткое ограничение: инструмент должен физически дотянуться до обрабатываемой поверхности по прямой линии подхода. Внутренние каналы сложной формы, полости с поднутрениями, решётчатые структуры внутри сплошного на вид объёма фрезеровкой либо не сделать вовсе, либо потребуется собирать деталь из нескольких фрезерованных частей. SLM печатает изнутри так же, как снаружи, — сложность внутренней геометрии почти не увеличивает стоимость по сравнению с более простой формой того же внешнего объёма.

Обратная сторона — точность отдельных поверхностей. Фрезеровка обычно даёт более точную и гладкую поверхность там, где это критично, — например, посадочные плоскости. Поэтому на практике деталь нередко печатается на SLM, а затем ответственные поверхности дорабатываются фрезеровкой — совмещение методов, а не выбор одного вместо другого.

Какая геометрия оправдывает печать металлом

Внутренние каналы произвольной формы. Каналы охлаждения, повторяющие контур детали, а не идущие по прямой, как позволяет сверление, — классический пример задачи, которую решает только аддитивное производство.

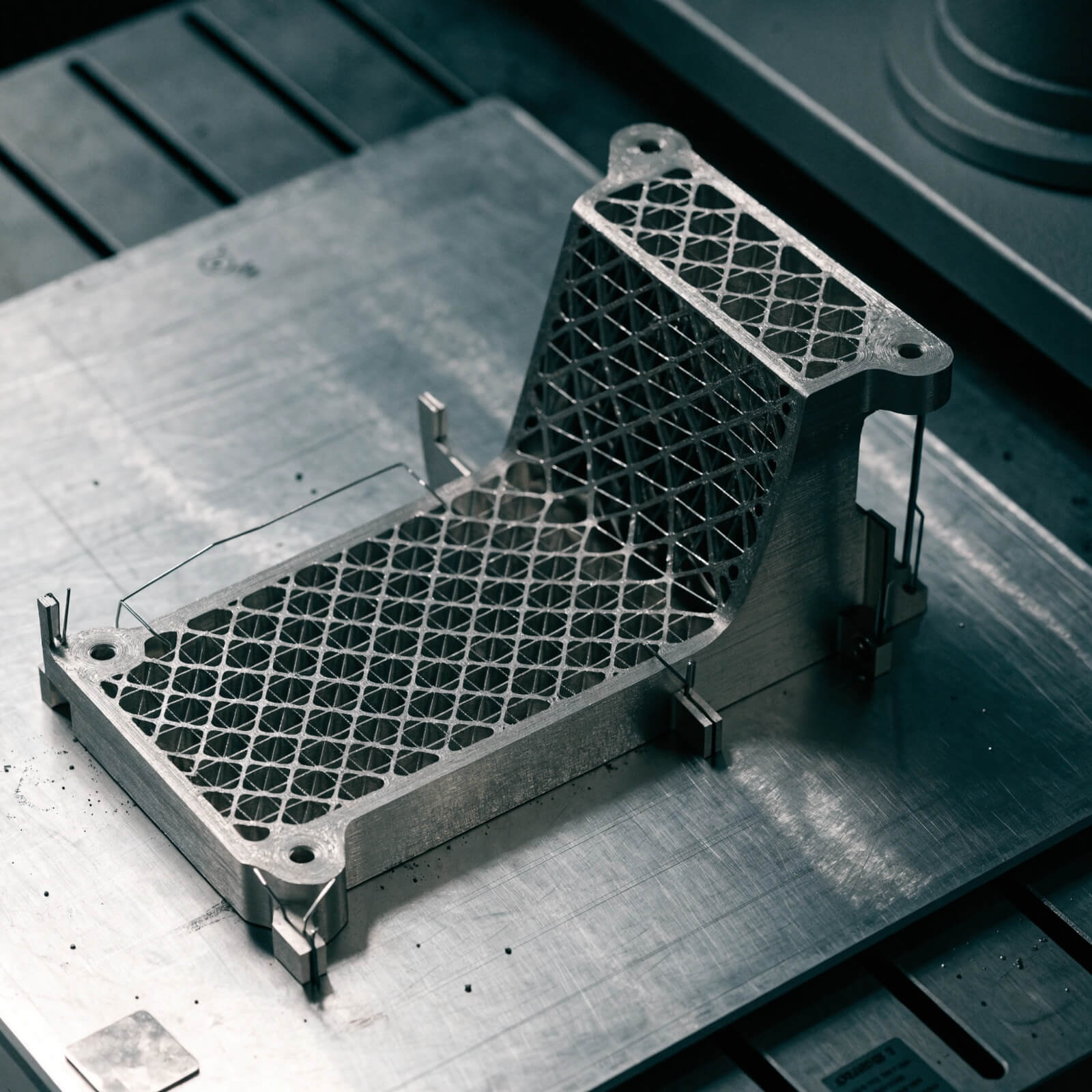

Решётчатые и облегчённые структуры. Внутренний объём детали можно заполнить не сплошным металлом, а инженерной решёткой, которая держит нужную прочность при заметно меньшем весе, — это прямо снижает расход дорогого материала и вес готового изделия.

Топологически оптимизированные детали. Форма, рассчитанная так, чтобы материал был именно там, где реально работает под нагрузкой, а не там, где удобно фрезеровать, — часто выглядит органично, «не по-инженерному», и другими способами производства такую форму не изготовить.

Единичные и мелкосерийные детали сложной формы. Снятые с производства запчасти, восстановленные реверс-инжинирингом детали сложной геометрии, для которых литьевая форма не окупается.

Где печать металлом не оправдана

Простая форма, которую можно выточить. Вал, втулка, плита с отверстиями — фрезеровка или токарная обработка справится быстрее и дешевле, а печать металлом здесь не даёт никакого преимущества в геометрии, только более высокую стоимость.

Большая серия одинаковых деталей. Как только количество переходит в сотни и тысячи, литьё с изготовленной формой обгоняет печать по стоимости единицы.

Задача не требует именно металла. Если можно решить прочным пластиком или нейлоном — это будет на порядок дешевле; печать металлом стоит заказывать, когда металлические свойства детали действительно нужны, а не по умолчанию.

Материалы, с которыми работает технология

SLM печатает разными металлическими сплавами, и выбор материала определяется задачей так же, как выбор пластика для FDM-печати. Наиболее распространены нержавеющая сталь — для деталей общего назначения с хорошей коррозионной стойкостью, алюминиевые сплавы — там, где важен малый вес при достаточной прочности, и титан — для задач, где нужно исключительное соотношение прочности к весу или биосовместимость, например в медицинских имплантатах.

Постобработка металлической печати

Деталь редко используется прямо в том виде, в котором вышла из принтера.

Снятие с платформы и удаление поддержек. Деталь печатается на технологических опорах, приваренных к самой детали в буквальном смысле слова, — их отрезают механически.

Термообработка. Быстрое послойное сплавление создаёт внутренние напряжения в металле; отжиг снимает их и стабилизирует механические свойства детали.

Механическая доработка сопрягаемых поверхностей. Посадочные места, резьбовые отверстия и другие точные поверхности обычно дорабатываются традиционной механообработкой — печать даёт близкую к финальной геометрию, но не всегда финальную точность на каждой поверхности.

Как оценивают, оправдана ли печать металлом

Перед тем как заказывать печать металлом, полезно пройти короткую последовательность вопросов — она же используется при оценке задачи.

Действительно ли нужен именно металл? Если требования к детали — это прочность и жёсткость, но не конкретно металлические свойства (теплопроводность, электропроводность, стойкость к высокой температуре), часто эти требования закрывает и более дешёвый вариант — армированный нейлон или другой инженерный пластик.

Оправдывает ли геометрия аддитивное производство? Если деталь имеет простую форму без внутренних полостей и сложных сопряжений — фрезеровка или литьё почти всегда окажутся быстрее и дешевле печати. Печать металлом раскрывает своё преимущество именно на сложной геометрии.

Какой объём производства планируется? Единичный экземпляр или несколько штук — печать. Регулярная серия в сотни и тысячи штук — экономика смещается в сторону литья с изготовленной формой, даже если геометрия сложная: разовые вложения в форму окупаются на большом тираже.

Какая точность нужна на сопрягаемых поверхностях? Если печать даёт достаточную точность без доработки — хорошо. Если нужна более высокая точность конкретных поверхностей — закладывается последующая механообработка, и это увеличивает и срок, и стоимость по сравнению с деталью, которая используется прямо с принтера.

Экологический и материальный аспект

У аддитивного производства металлом есть менее очевидное практическое преимущество — расход материала. Традиционная механообработка снимает лишний металл с заготовки в стружку, и на сложной детали в отход может уйти значительная часть исходного материала. Печать добавляет металл только там, где он нужен по геометрии детали, а неиспользованный порошок вокруг детали в основном годится для повторного использования в следующих печатях. Для дорогих сплавов вроде титана это заметно влияет на итоговую экономику производства, а не только на экологический след.

Частые вопросы

Печать металлом заменяет все остальные способы производства? Нет, и это не задумывалось как замена — это ещё один инструмент, оправданный там, где геометрия или экономика единичного изделия делают его лучшим выбором. Для простых деталей и для крупных серий традиционные методы часто эффективнее.

Металлическая деталь после печати такая же прочная, как литая? По большинству механических характеристик — да, при правильной постобработке (в первую очередь термообработке) SLM-деталь сопоставима с деталью, полученной традиционным способом, а по некоторым показателям, вроде контроля микроструктуры, может даже превосходить простое литьё.

Можно ли напечатать деталь из того же сплава, что был у оригинала? Как правило, да, если сплав распространённый и доступен в виде порошка для SLM. Экзотические или устаревшие сплавы могут быть недоступны в такой форме — это стоит уточнять на этапе постановки задачи.

Печать металлом дороже печати пластиком в разы? Да, заметно — порошок сам по себе дороже филамента, процесс медленнее и энергоёмче, часто нужна постобработка. Стоимость печати металлом стоит оценивать индивидуально, а не по аналогии с пластиковой печатью.

Что мы делаем

Recopy Group в Самаре печатает металлом по технологии SLM — для деталей, где нужны настоящие металлические свойства и сложная геометрия. Если задача может решиться дешевле — пластиком или нейлоном, — подскажем это заранее, а не будем печатать в металле то, чему это не требуется.

Деталь получена реверс-инжинирингом или у вас уже есть модель — посчитать печать в пластике можно через калькулятор; печать металлом считаем индивидуально после осмотра задачи.
